设计说明:
LK-Z3 3.1-6.3避雷针必须严格遵循中华人民共和国国家标准——《建筑物防雷设计规范》(GB50057-94)的强制性规定执行。
一、产品特性:
LK-Z3 3.1-6.3提前放电式避雷针系列,其设计思想独特,采用先导放电,阻抗限流,气隙放电等综合技术,能产生提前先导通道,提高接闪效果,降低放电电压,改变雷电流的放电过程。使雷电波形展宽,波头平缓,幅值降低,从而扩大保护范围。避免“侧击”和“绕击”现象,且有效抑制地电位反击造成的危害,是防直击雷的理想设备。

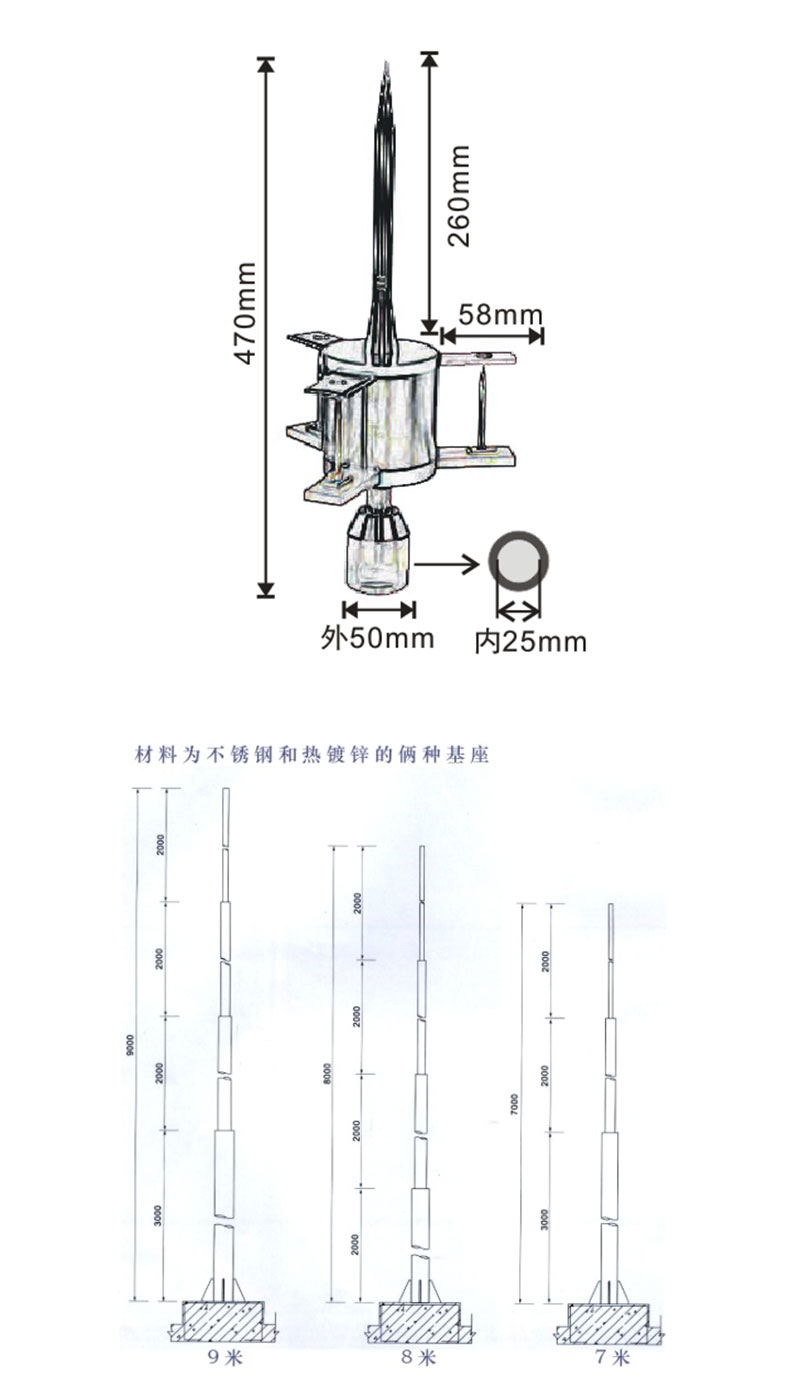

产品结构:
1、中央收集杆
2、反射器
3、触发装置
4、激发器
5、激发器固定板
6、激发器与反射器和中央收集杆是绝缘的
7、反射器和中央收集标明与大地具有良好的电气连接
8、激发器底座由合成树脂做成,适用于任何腐蚀环境
优点:
1、非电子式,长寿命
2、能够在受到反复雷击放电之后保证电气连续性和功能的持续性
3、不同保护半径的型号供用户选择
4、无电子系统不会因浪涌冲击将其破坏;
5、当有闪电时,才会自我激活,完全主动截击雷电系统
6、避雷针外形美观、安全可靠,防雷系统无需维护
二、 LK-Z3 3.1-6.3系列提前放电式避雷针系列,外形美观,不仅是防护直击雷的有效设施,同时也是一件建筑艺术品、装饰品。
三、按建筑类别,主动式提前放电避雷针安装高度、保护半径:
不同型号不同安装高度的LK-Z3系列避雷针对各类防雷建筑物的 防雷保护半径(Rp) | |||||||||
LK-Z3系列避雷 | h=避雷针高于被保护物的水平高度(m) | ||||||||
5 | 6 | 7 | 8 | 10 | 15 | 20 | 45 | 60 | |
第一类防雷建筑物 | |||||||||
LK-Z3.1避雷针 | 22 | 22 | 23 | 23 | 25 | 25 | 25 | - | - |
LK-Z3.3避雷针 | 42 | 42 | 43 | 43 | 43 | 44 | 45 | - | - |
LK-Z4.3避雷针 | 51 | 51 | 52 | 52 | 53 | 53 | 54 | - | - |
LK-Z5.3避雷针 | 61 | 61 | 61 | 61 | 62 | 62 | 63 | - | - |
LK-Z6.3避雷针 | 70 | 70 | 70 | 70 | 71 | 71 | 72 | - | - |
第二类防雷建筑物 | |||||||||
LK-Z3.1避雷针 | 44 | 44 | 46 | 47 | 48 | 51 | 59 | - | - |
LK-Z3.3避雷针 | 57 | 58 | 59 | 60 | 63 | 65 | 70 | - | - |
LK-Z4.3避雷针 | 68 | 69 | 69 | 70 | 73 | 74 | 79 | - | - |
LK-Z5.3避雷针 | 78 | 79 | 79 | 80 | 82 | 84 | 88 | - | - |
LK-Z6.3避雷针 | 88 | 89 | 89 | 90 | 92 | 93 | 97 | - | - |
第三类防雷建筑物 | |||||||||
LK-Z3.1避雷针 | 50 | 50 | 52 | 52 | 55 | 59 | 74 | - | - |
LK-Z3.3避雷针 | 64 | 67 | 68 | 72 | 75 | 83 | 85 | - | - |
LK-Z4.3避雷针 | 76 | 78 | 79 | 82 | 85 | 92 | 94 | - | - |
LK-Z5.3避雷针 | 87 | 88 | 90 | 92 | 94 | 101 | 103 | - | - |
LK-Z6.3避雷针 | 97 | 99 | 100 | 102 | 104 | 110 | 112 | - | - |
四、LK-Z3系列提前放电避雷针型号及放电时间:
避雷针型号 | 提前放电时间△T |
LK-Z3.1避雷针 | 14微秒 |
LK-Z3.3避雷针 | 25微秒 |
LK-Z4.3避雷针 | 34微秒 |
LK-Z5.3避雷针 | 43微秒 |
LK-Z6.3避雷针 | 52微秒 |
五、产品技术参数:
产品型号 | LK-Z3 3.1-6.3 |
提前放电时间ΔT | 14-52微秒(祥见上表) |
最大放电电流 | ≥410KA |
抗风强度 | ≤(m/s)40 |

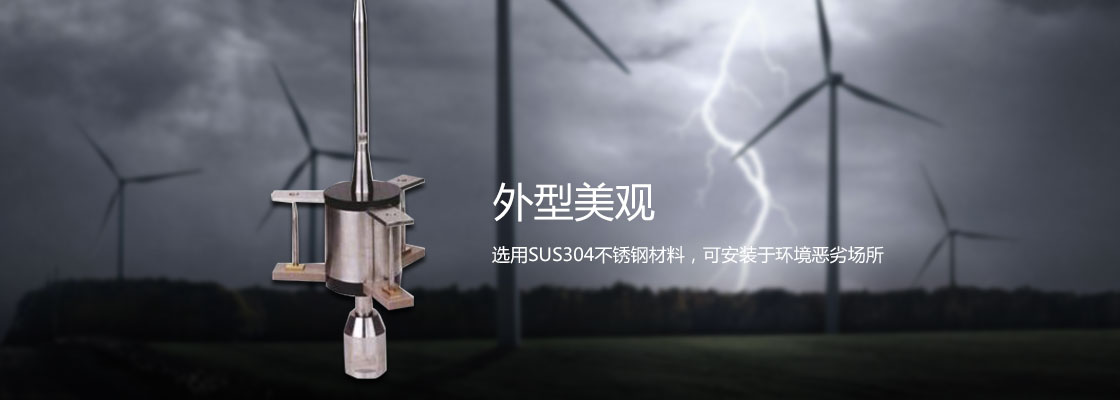

材质 | 进口SUS304 |
安装环境 | 高层建筑、独立金属杆顶部 |
六、产品适用范围:
高层建筑、独立金属杆的顶部、无线通讯基站、易燃、易爆物品仓库、化学品、雷达站、油库、气象台、军事基地、矿场等。
安装维护
一、 LK-Z3 3.1-6.3避雷针安装说明
将避雷针主杆底部与避雷针增高桅杆(无缝钢管或镀锌钢管等)用电焊进行焊接或特制针用法兰盘连接。
二、注意事项
1、搬运及吊装时避免碰撞。
2、各焊接点应牢固
3、避雷针高度和引下线接地均应符合《规范》要求。
