100KA等电位连接器



一、产品概述:

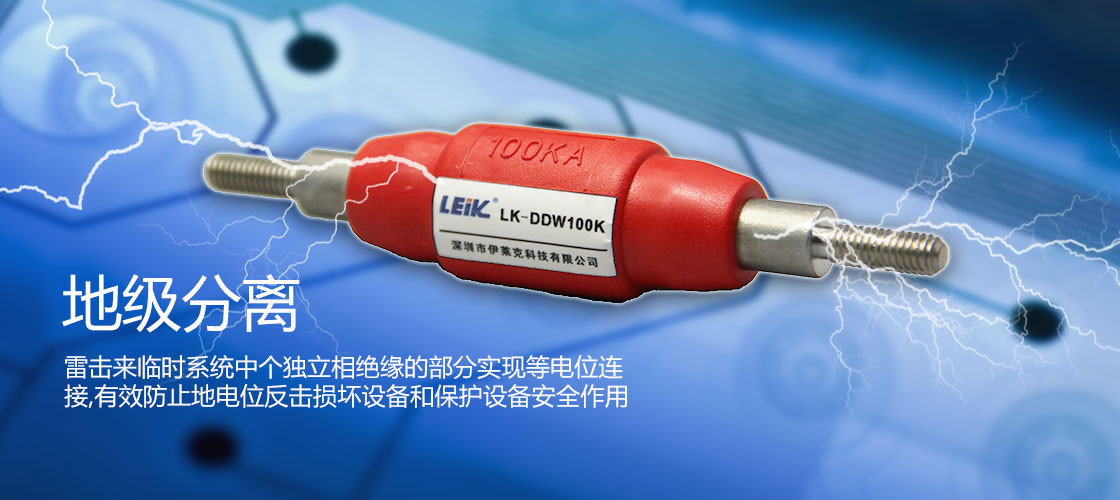

    LK-DDW100K系列等电位连接器正常情况下,地极被分离;雷击来临时系统中个独立相绝缘的部分实现等电位连接,有效防止地电位反击损坏设备和保护设备安全作用。

二、性能优点:

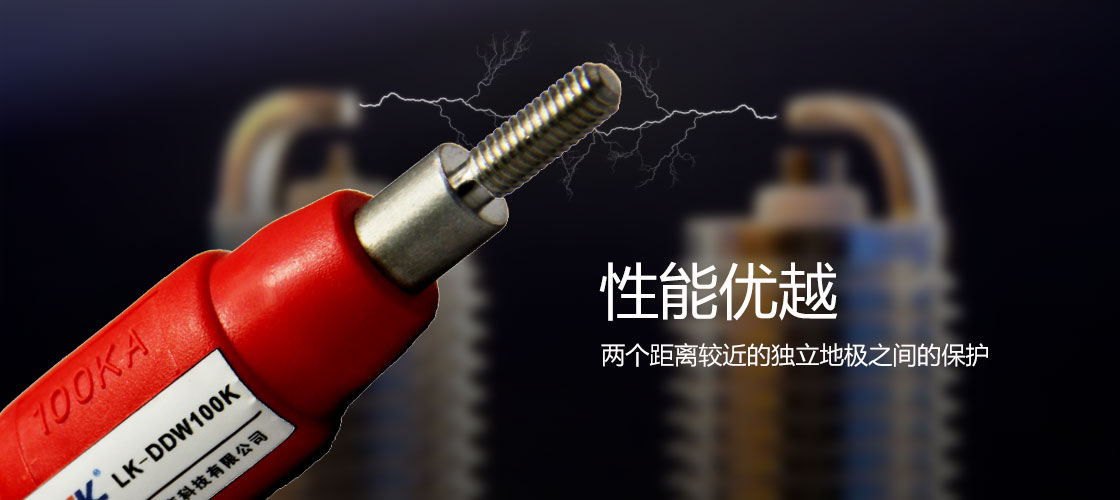

●两个距离较近的独立地极之间的保护

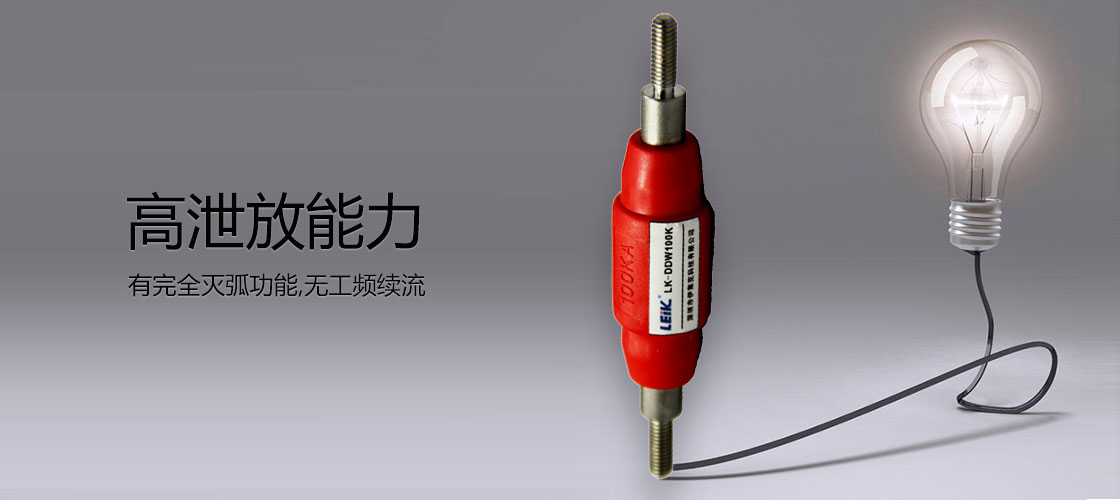

●高泄放能力

●有完全灭弧功能,无工频续流

●安装方便,可应用在室内外及潮湿地下等环境

三、技术参数:

型号

LK-DDW100K

雷电冲击电流(10/350μS)Iimp

100kA

电压保护水平(In)Up

≤4kV

响应时间tA

≤100ns

短路容量

50kA/50Hz

绝缘阻值Risol

103 MΩ

温度范围

-40℃…+80℃

电极

钨铜

外壳材料

强化钢塑料

外形尺寸

115xΦ23mm

防护等级

IP65



四、作用机理:

     LK-DDW100K系列等电位连接器,是采用最新非线性元件制成。它的作用机理,是在正常待机状态下,等电位隔离器的两端,处于断开路状态,分别与隔离器相连接的两部分处于独立状态。只有隔离器两端的电压达到一定的值时,两端才处理通路状态,从而使需要隔离的两部分连成一体,电位差为零。当这种过电压已经消失的时候,两端重新处于断路状态。



LK-DDW100K等电位连接器的型号参数

型号

LK-DDW100

标准通流容量In

50KA

最大通流容易Imax

100KA

理论导通电压Ud

275-475V

响应时间

10-12s

接口类型

螺栓

封装材料

环氧树脂+高温绝缘材料(耐高温1600oC)



LK-DDW100K等电位连接器应用范围:

1、  当现场存在着多种地网,如安全地,逻辑地,弱电地、强电地或防雷地,而各个地网之间不能够统一成联合地网时。

2、  当两个地网之间的距离小于或等于20米的时候,它们之间可以相互影响。

3、  一些特殊设备不能够直接接地,但为了安全加装了SPD。而SPD必须接地时。

4、  一些信号设备经过接地之后,受不干净接地系统的干扰,使信号设备不正常时。

注意事项:等电位连接器每年至少检测一次,或按需要随时检测。


规格尺寸及原理图:




六、安装示意图:
