DC12V/24V/48V /AC24V 串联电源防雷器(D



产品介绍

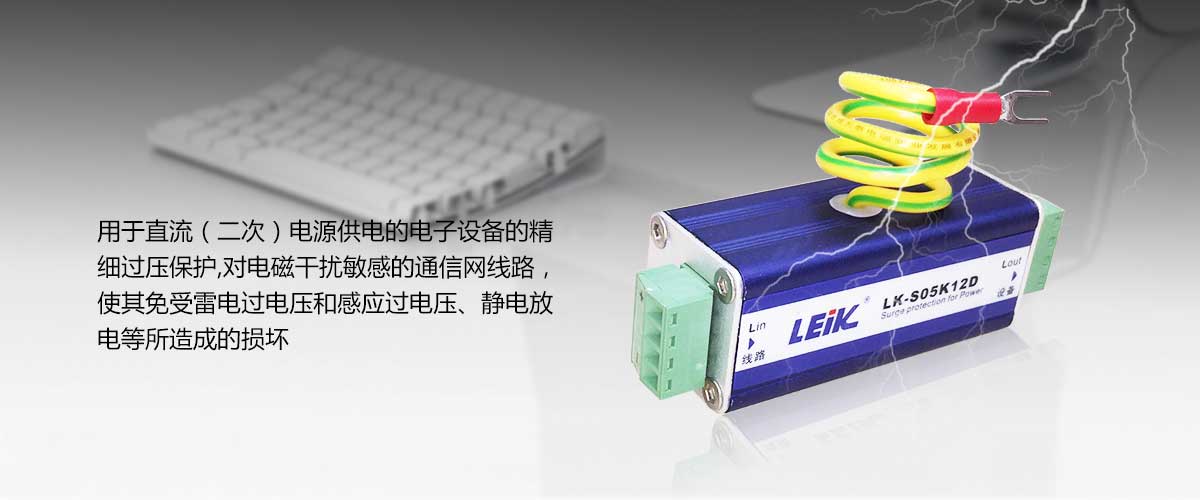

LK-S05K12D/24D/24A用于直流(二次)电源供电的电子设备的精细过压保护,对电磁干扰敏感的通信网线路,使其免受雷电过电压和感应过电压、静电放电等所造成的损坏。

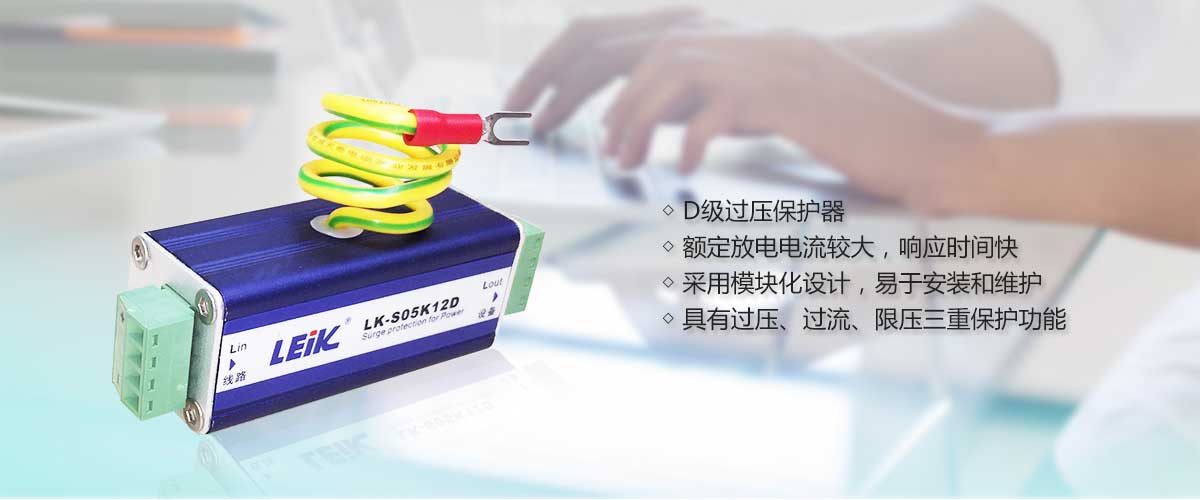

功能特点

D级过压保护器

额定放电电流较大,响应时间快

采用模块化设计,易于安装和维护

具有过压、过流、限压三重保护功能



技术参数



型号


LK-S05K12D

LK-S05K24D

LK-S05K24A

标称电压

Un

12V

24V

24V

最大持续工作电压

Uc

18v

36v

36v

电压保护级别(在Isn时)

Up

≤30V

≤60V

≤100VAC

额定放电电流(8/20μs)

In

5KA

5KA

5KA

最大放电电流(8/20μs)

Imax

10KA

10KA

10KA

响应时间

ta

≤10ns

≤10ns

≤10ns

工作温度


-40/+85℃

-40/+85℃

-40/+85℃

连接


1.0-2.5mm多

股或单股导线

1.0-2.5mm多

股或单股导线

1.0-2.5mm多

股或单股导线



规格尺寸


25*25*85mm

25*25*85mm

25*25*85mm



产品适用范围

用于两芯线压接口的DC12V/DC24V/AC24V供电的设备保护,如:CCTV摄象机、半球、门禁、考勤、周界防范等产品。


产品规格尺寸







使用说明

1. 防雷器串接在被保护设备与电源线路之间。

2. 防雷器的输入端(IN)的“+”、“-”分别与电源的“+”、“-”相连,输出端(OUT)的“+”、“-”分别与被保护设备的正负极相连,不能接反。

3. 把防雷器的接地线与防雷系统接地线可靠连接。

4. 本产品无须特别维护。当系统工作出现故障怀疑防雷器时,可拆出防雷器后再检查,若还原到使用前的状态后系统恢复正常,则说明防雷器已经损坏,必须立即更换。



安装示意图
