串口232/422信号浪涌保护器



产品介绍

LEIK D-SUB接口系列浪涌保护器依据IEC61643-21:2000-09标准设计而成,采用多级保护电路,选用优质气体放电管、半导体放电管生产而成,低电容设计,具有插入损耗小、响应速度快、钳位准确、输出残压低等特点,传输性能优越。适用于工业板卡、电脑显示器、高清电视、DVD及其他采用D-SUB接口连接方式的信号传输设备的防雷及抗浪涌保护,使其免遭由系统引入的感应雷击、电源异常及静电放电等过压损害。



技术参数:

产品型号

Type

LK-R232-D9-V24

LK-R422-D15-V11

额定工作电压

 Un

16V-

12V-

最大持续运行工作电流

 IL

2A

300mA

标称放电电流(8/20μs)

 In

 150A(线/SG),5KA(SG/PE)

 5KA

电压保护水平

UP

≤22V(线/SG)

≤19V(线/线)

 600V(SG/PE)

响应时间

 tA

≤1ns(线/SG)

 ≤1ns(线/线)

≤ 100ns(SG/PE)

插入损耗(阻抗100Ω

 IL

≤0.2dB (0-200kHz)

≤0.4dB (0-300kHz)

带宽(1L≤3dB

fg

3MHz

 1MHz

工作温区


-40~+80

IP等级


IP20

接口方式


9D-SUB

15D-SUB

外形尺寸(长..高)


64*36*25mm

64*42*25mm

保护线数


1,2,3,4,6,7,8,9
SG:5

(2,9)/(4,11)
SG:8 PE:1

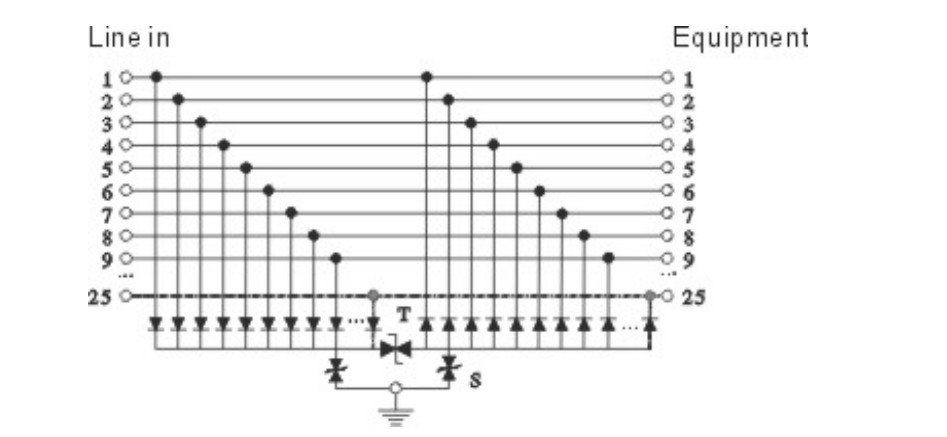

电路原理:
