20K单相、三相电源防雷模块(C级 )




产品介绍



C级系列低压配电系统电涌保护器具备大的雷电流泄放能力,每位的最大放电电流 20-40kA,适用于低压配电系统的各级保护,依据不同的配电系统(TT/TN/IT)可选择多种组合方式。

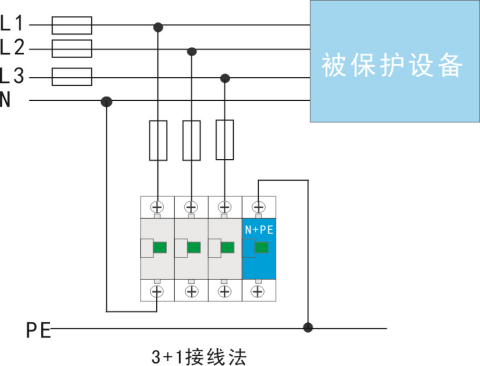

LK-SPD2OK385C/3+1NPE零地保护组合也称为3+1保护模式



产品特点

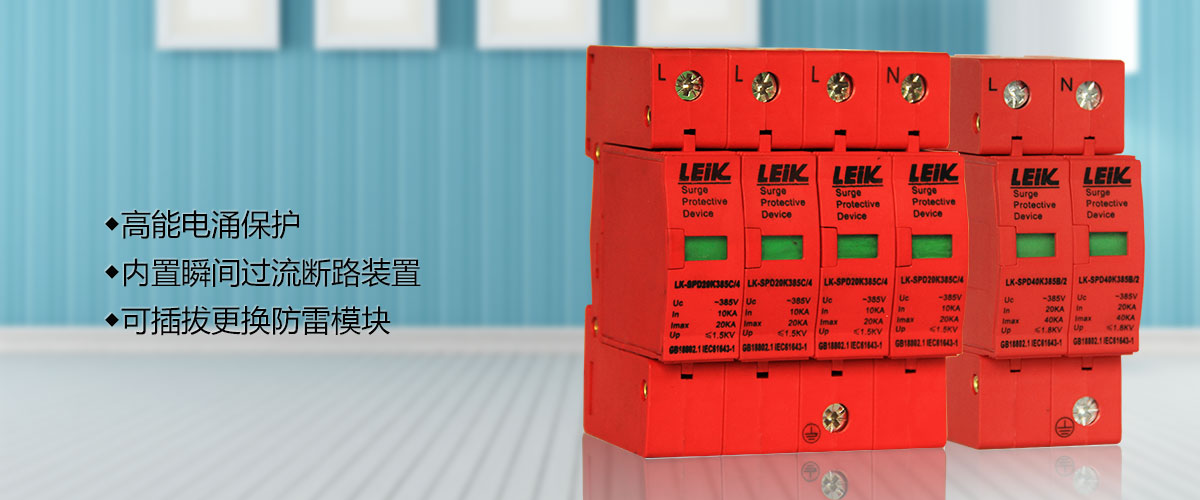

◆高能电涌保护

◆内置瞬间过流断路装置

◆可插拔更换防雷模块

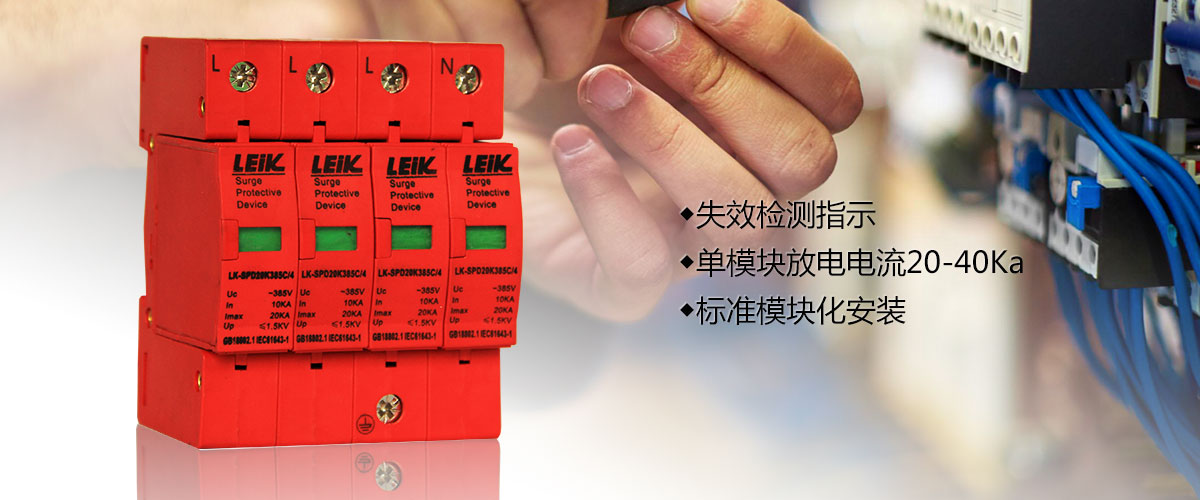

◆失效检测指示

◆单模块放电电流20-40Ka

◆标准模块化安装

◆内置过热断路装置

◆ns级反应速度

◆插拔防呆设计





产品适用范围

LK-SPD20K385C/2/3/4适用范围:建筑物重要用电设备配电箱,如机房配电箱

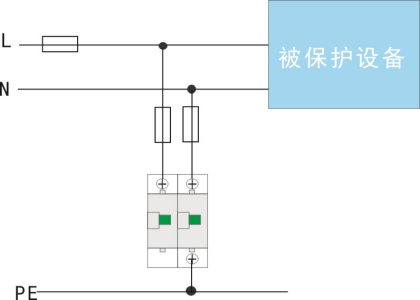

LK-SPD20K385C/3+1NPE适用范围:适用于3+1/1+1接线模式下配电箱及重要设备配电箱



产品技术参数



型   号               LK-SPD20K385C/2/4      LK-SPD20K385C/3+1NPE

PSD端口

一端口

一端口

一端口

SPD类型

限压型

限压型

开关型

电源系统

TT-TN-IT

TT-TN-IT

TT-TN-IT

额定电压Un

220V

220V

220V

最大持续运行电源Uc

385V

385V

355V

标称放电电流In(8/20μs)

10kA

10kA

10kA

最大放电电流Imax(8/20μs)

20kA

20kA

20kA

保护水平Up

<1500V

<1500V

<1500V

推荐串接过流保护装置

16A/6kA

16A/6kA

16A/6KA

内部过热断路器

断路装置

内置

内部电路过流断路装置

内置

机械性能

失效指示

绿色:正常 红色:失效

连接导线

16-25mm2

安装

35mm标准导轨(EN50022/DIN46277-3)

工作环境温度

-40/85°C

外壳材料

符合UL94V-0

外壳保护等级

IP20



订货型号



LK-SPD20K385C/2

LK-SPD20K385C/4

LK-SPD20K385C/3+1NPE
