25/50KA三相间隙放电型防雷模块(A级)


产品介绍:

LK-SPD50K420A/4/J开关型SPD依据IEC标准设计,其单模块的冲击电流可达50kA(10/350μs),应用于雷击高风险地区供电系统的第一级防雷保护,可组合安装于380V配电系统。

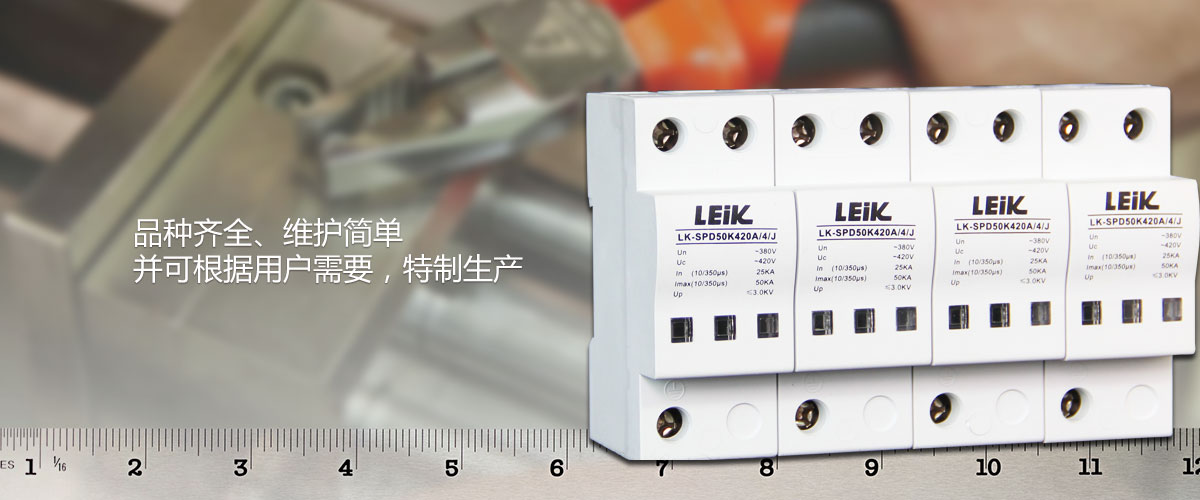

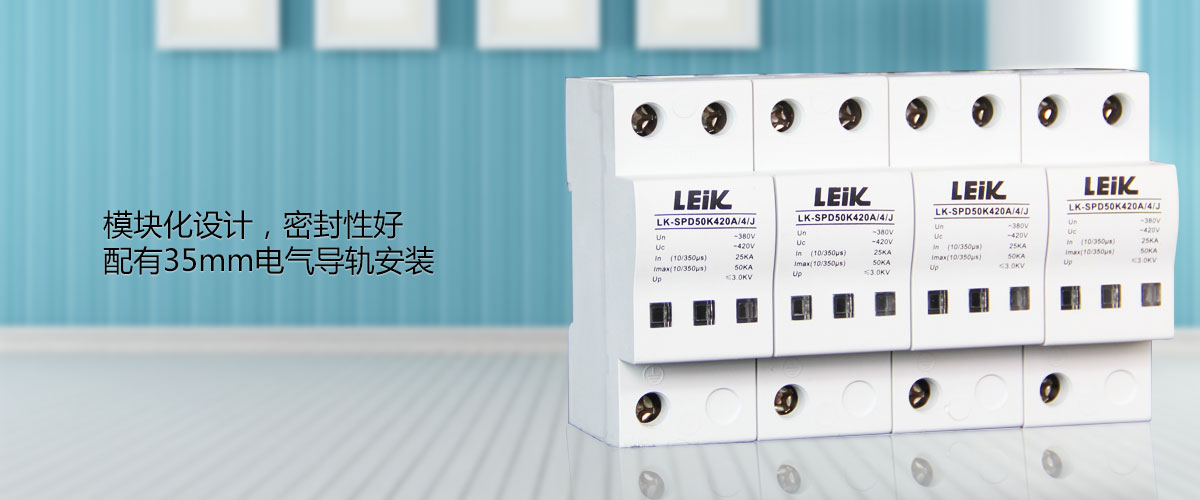

产品采用模块化设计,密封性好,配有35mm电气导轨安装,接线十分方便;具有残压极低、响应速度快、通流容量大、寿命长;品种齐全、维护简单等诸多优点。并可根据用户需要,特制生产。



◆35mm电气导轨安装

◆高能量SPD

◆10/350μS波形

◆无续流





技术参数

型号

LK-SPD50K420A/4/J

外壳防护材质

PBT/PA-F

外壳阻燃等级

UL94-V0

外壳防护等级

IP20

颜色

灰白色

安装标准

35mm DIN电气导轨

接线端口数量

4PIN

工作温度

-45~+85℃

相对湿度

≤95%

损坏状态

呈断路状态

保护模式

L-PE、N-PE

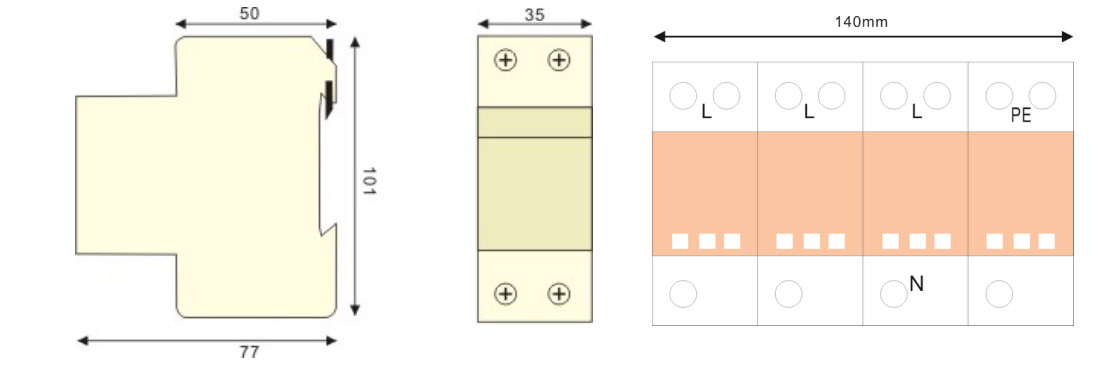

外形尺寸

140×101×77

重量(kg)

0.9

主要参考标准

IEC61643-1和GB 18802.1—2002

防雷保护等级

A级

SPD类型

一端口

适用的供电系统类型

TT,TN,IT

额定电压

380V AC

最大持续运行电压

420V AC

动作电压

≥620V DC

额定工作频率

50Hz(60Hz)

漏电流

≤10μA

标称放电电流(10/350)μs

25kA

最大放电电流(10/350)μs

50kA

电压保护水平(10/350)μs  Up

≤3.0kV

响应时间

<100nS

主线路连接参数


L(N)接口类型

螺栓固定式端子

螺栓规格

M5

SPD连接导线最小截面

BVR-10mm2

SPD连接导线最大截面

BVR-25mm2

PE接口类型

螺栓固定式端子

螺栓规格

M5

PE连接导线最小截面

BVR-10mm2

PE连接导线最大截面

BVR-25mm2



订货型号



LK-SPD50K420A/4/J



产品适用范围:

◆建筑物低压总配电柜\分配电箱

◆室外配电柜\配电箱

◆需要雷电泄放记录的环境

◆适用的供电系统类型:TT,TN
