单路/16/24/百兆网络信号浪涌保护器（10/100M)
产品介绍

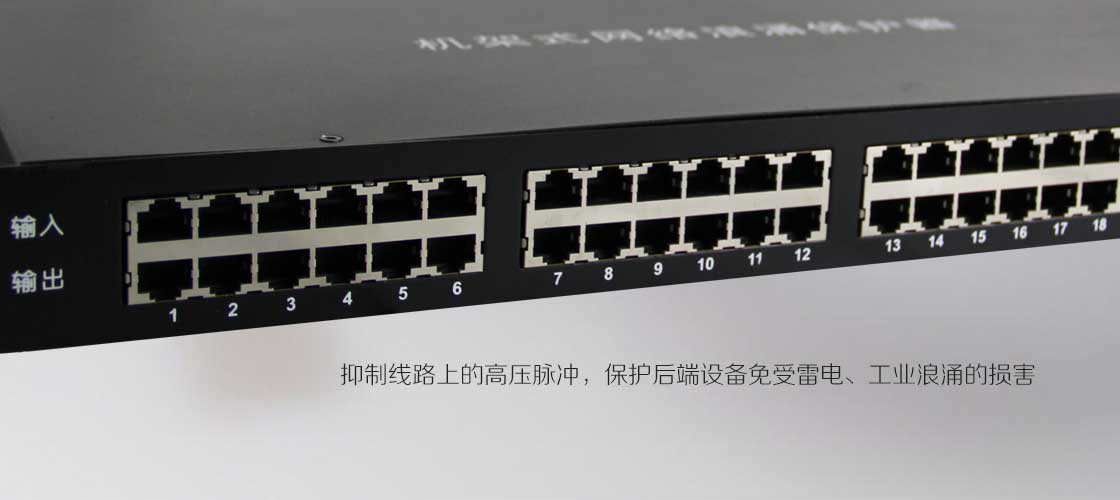

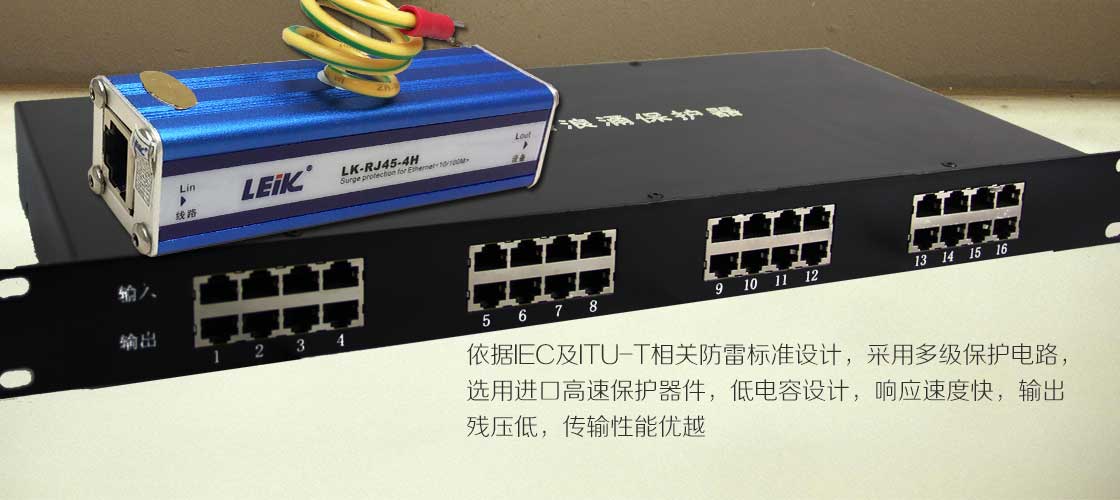

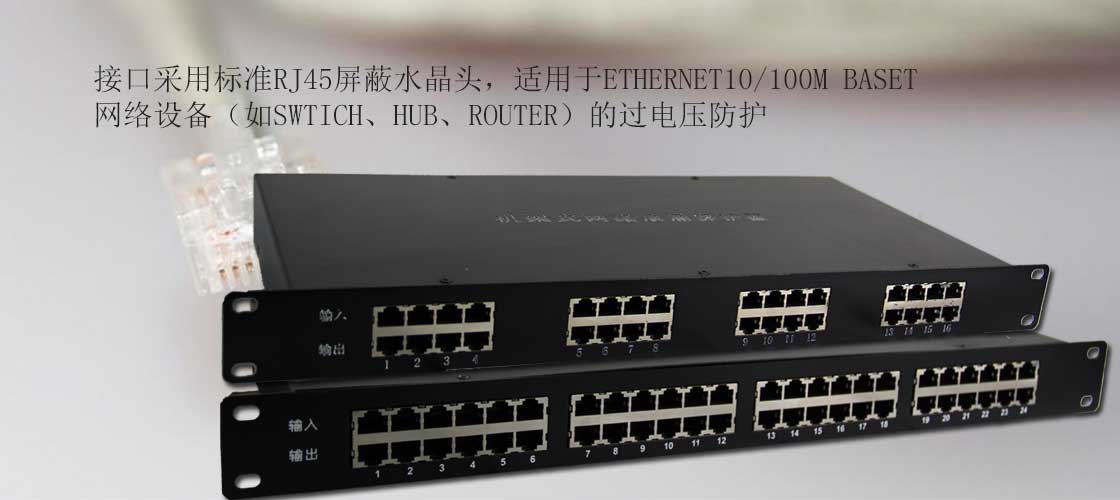

LEIK系列机架式网络信号电涌保护器依据IEC及ITU-T相关防雷标准设计，采用多级保护电路，选用进口高速保护器件，低电容设计，响应速度快，输出残压低，传输性能优越。接口采用标准RJ45屏蔽水晶头，适用于ETHERNET10/100M BASET网络设备（如SWTICH、HUB、ROUTER）的过电压防护，抑制线路上的高压脉冲，保护后端设备免受雷电、工业浪涌的损害。

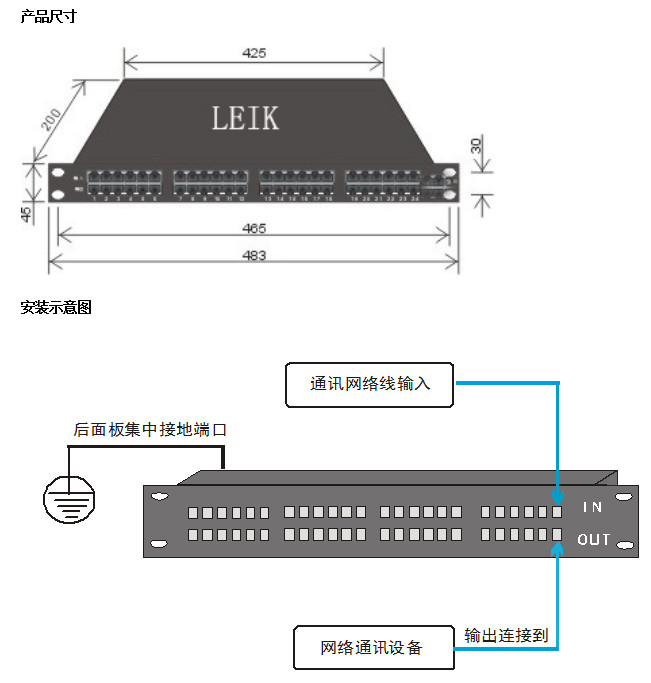

本产品选用优质冷轧钢板，表面高温烤漆、密封性好，具有防尘防腐蚀功能，采用串联方式连接，安装于被保护设备和外线之间。
产品特点
◆ 网络线路浪涌过电压保护
◆ 放电电流10kA
◆ 皮秒级响应速度
◆ 限制电压低
◆ RJ45两端水晶插座
◆ 两级对地雷电泄放电路
产品技术参数
产品型号 | Type | LK-RJ45-4H | LK-RJ45-8H | ||
额定工作电压 | Un | 5V | 5V | ||
最大可持续工作电压 | Uc | 5.8V | 5.8V | ||
标称放电电流(8/20μs) | 线/线 | In | 350A | 350A | |
线/地 | 5KA | 5KA | |||
最大放电电流(8/20μs) | Imax | 10KA | |||
电压保护水平(@In) | 线/线 | ≤30V | ≤30V | ||
线/地 | ≤500V | ≤500V | |||
传输速率（3dB） | fg | ～ 100MHz | ～ 100MHz | ||
接口形式 | RJ45 | ||||
保护线数 | 1,2,3,6 1-8 | ||||
外壳材料 | 铝合金 | ||||
插入损耗 | lL | ≤0.5dB | ≤0.5dB | ||
串接电阻 | R | 2.2Ω | 2.2Ω | ||
品型号 | Type | LK-SPD-RJ45-16CH | |
额定工作电压 | Un | 5V | |
最大可持续工作电压 | Uc | 5.8V | |
最大连续工作电流 | IL | 10KA | |
标称放电电流(8/20μs) | 线/线 | In | 350A |
线/地 | 5KA | ||
最大放电电流(8/20μs) | Imax | 10KA | |
电压保护水平(@In) | 线/线 | Up | ≤30V |
线/地 | ≤500V | ||
传输速率(3dB) | fg | 10～100MHz | |
接口形式 | RJ45 | ||
保护线数 | P | 1,2,3,6 | |
外壳材料 | 铝合金或镀锌铁板 | ||
插入损耗@100MHZ | IL | ≤0.5dB | |
串联电阻 | R | 2.2Ω | |
品型号 | Type | LK-SPD-RJ45-24CH | |
额定工作电压 | Un | 5V | |
最大可持续工作电压 | Uc | 5.8V | |
最大连续工作电流 | IL | 10KA | |
标称放电电流(8/20μs) | 线/线 | In | 350A |
线/地 | 5KA | ||
最大放电电流(8/20μs) | Imax | 10KA | |
电压保护水平(@In) | 线/线 | Up | ≤30V |
线/地 | ≤500V | ||
传输速率(3dB) | fg | 10～100MHz | |
接口形式 | RJ45 | ||
保护线数 | P | 1,2,3,6 | |
外壳材料 | 铝合金或镀锌铁板 | ||
插入损耗@100MHZ | IL | ≤0.5dB | |
串联电阻 | R | 2.2Ω | |
产品适用范围
◆适用于ETHERNET10/100M BASET网络设备（如SWTICH、HUB、ROUTER）的过电压防护，抑制线路上的高压脉冲，保护后端设备免受雷电、工业浪涌的损害。
