单路/24路千兆网络信号防雷器(100/1000M)



产品介绍

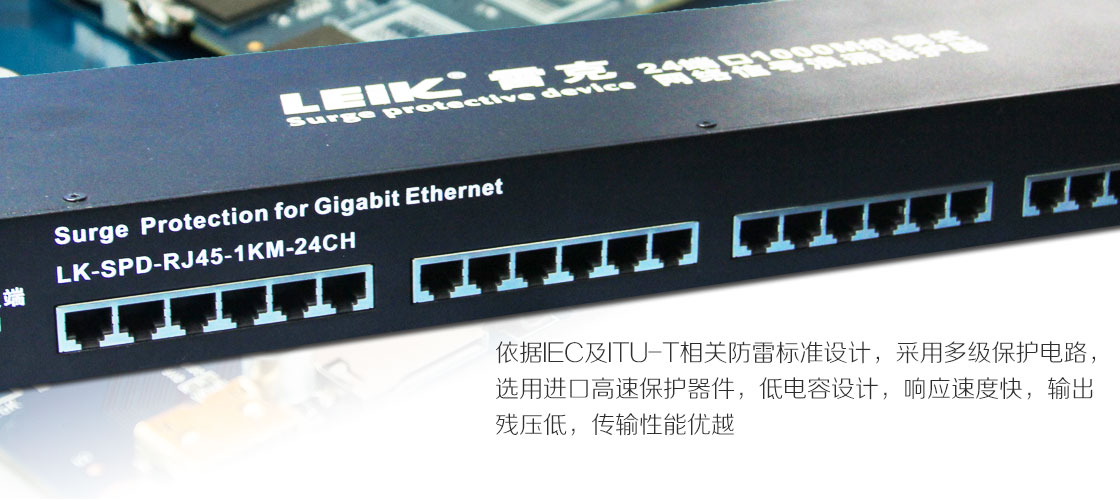

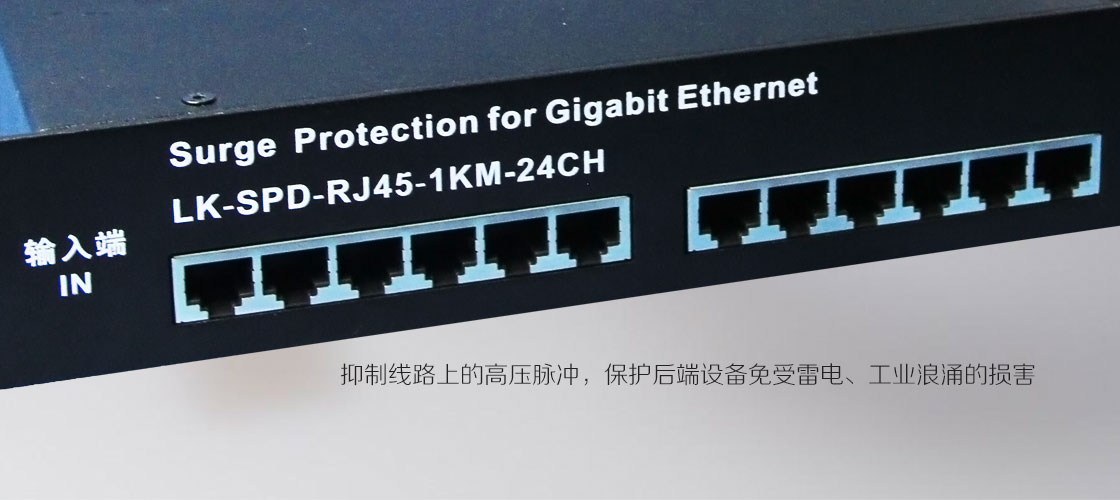

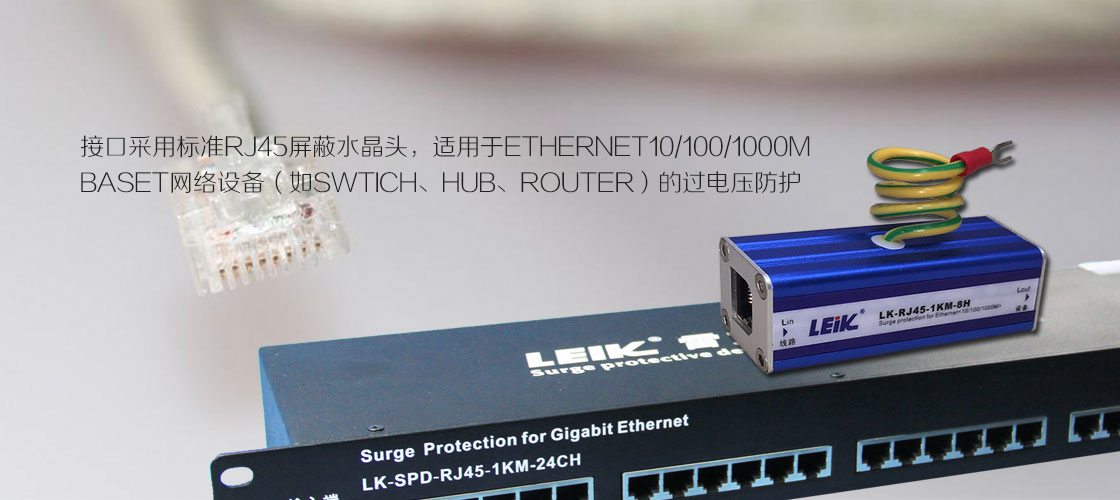

LEIK系列网络信号电涌保护器依据IEC及ITU-T相关防雷标准设计,采用多级保护电路,选用进口高速保护器件,低电容设计,响应速度快,输出残压低,传输性能优越。接口采用标准RJ45屏蔽水晶头,适用于ETHERNET10/100/1000M BASET网络设备(如SWTICH、HUB、ROUTER)的过电压防护,抑制线路上的高压脉冲,保护后端设备免受雷电、工业浪涌的损害。
 本产品选用金属外壳、密封性好,具有防尘防腐蚀功能,采用串联方式连接,安装于被保护设备和外线之间。



产品特点

◆ 网络线路浪涌过电压保护

◆放电电流5kA

◆ 皮秒级响应速度

◆限制电压低

◆ RJ45两端水晶插座

◆两级对地雷电泄放电路

◆ 采用进口元件全贴片技术

◆24路机架式设计





产品技术参数

产品型号

Type

LK-RJ45-1KM-8H

额定工作电压

 Un

5V

最大可持续工作电压

 Uc

5.8V

标称放电电流(8/20μs)

线/线

In

350A

线/地


5KA

最大放电电流(8/20μs)

 Imax

10KA

电压保护水平(@In)

线/线


≤30V

线/地


≤500V

传输速率(3dB)

 fg

 >1000MHz

接口形式


RJ45

保护线数


   1,2,3,4,5,6,7,8

外壳材料


 铝合金

插入损耗

lL

≤0.5dB

串接电阻

R

 2.2Ω


产品型号

Type

LK-SPD-RJ45-1KM-24CH

额定工作电压

 Un

5V

最大可持续工作电压

 Uc

5.8V

标称放电电流(8/20μs)

线/线

In

350A

线/地


5KA

最大放电电流(8/20μs)

 Imax

10KA

电压保护水平(@In)

线/线


≤30V

线/地


≤500V

传输速率(3dB)

 fg

 >1000MHz

接口形式


RJ45/串联

保护线数


   24CH(1,2,3,4,5,6,7,8)

外壳材料


冷轧板

插入损耗

lL

≤0.2dB

产品规格

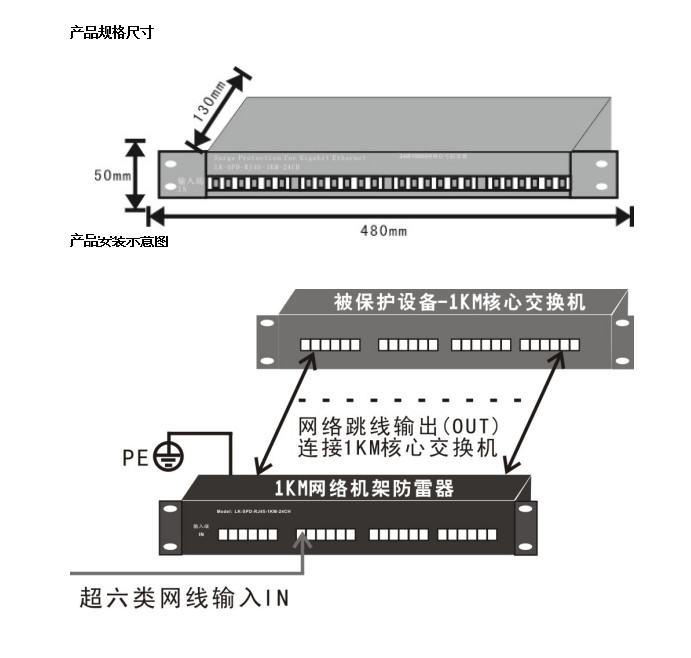

 483*130*50mm



订货型号

LK-RJ45-1KM-8H

LK-SPD-RJ45-1KM-24CH



产品适用范围

◆ 适用于ETHERNET10/100/1000M BASET网络设备(如SWTICH、HUB、ROUTER)的过电压防护,抑制线路上的高压脉冲,保护后端设备免受雷电、工业浪涌的损害。
