产品介绍

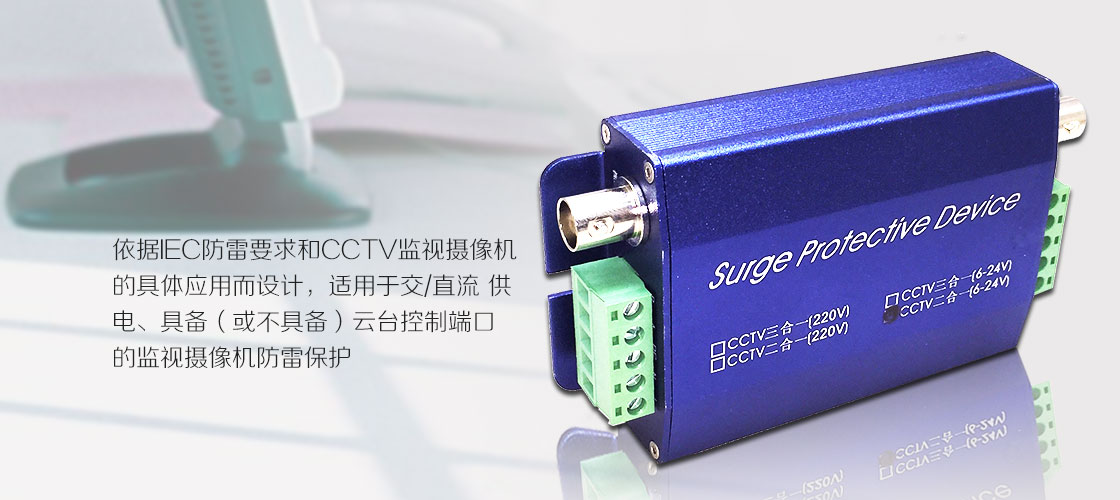

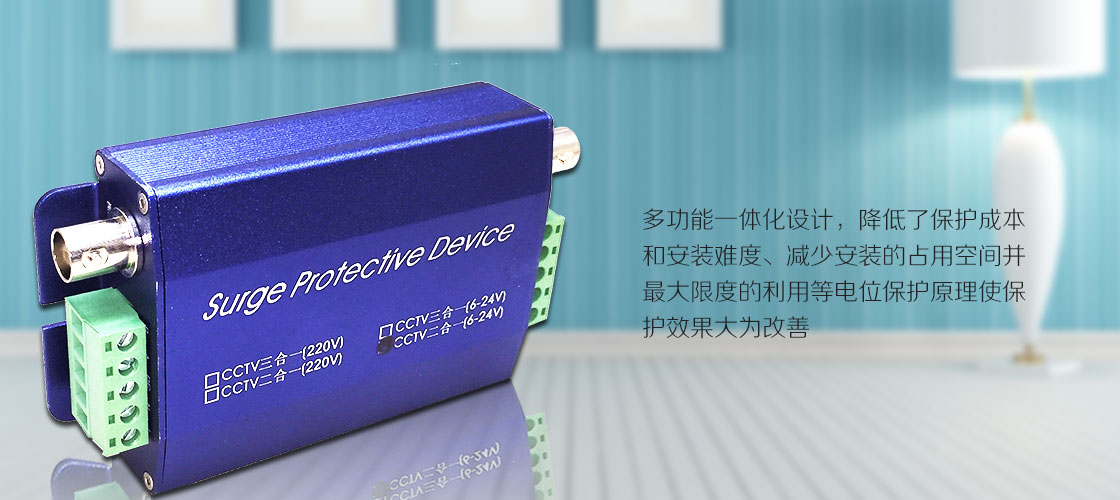

LEIK(雷克)系列多功能CCTV防雷器是依据IEC防雷要求和CCTV监视摄像机的具体应用而设计,适用于交/直流 供电、具备(或不具备)云台控制端口的监视摄像机防雷保护,多功能一体化设计,降低了保护成本 和安装难度、减少安装的占用空间并最大限度的利用等电位保护原理使保护效果大为改善。 LEIK系列的所有保护功能均按 最大通流容量10kA设计,并采用两级串联式联动式保护,可以充分 全面保护CCTV监视设备。
LK-SPD3/1(220V) 3合1 CCTV防雷器: 保护220VAC交流供电、监视器视频/音频信号/云台控制线路
LK-SPD3/1(24V) 3合1 CCTV防雷器: 保护6-24V直流供电、监视器视频/音频信号/云台控制线路

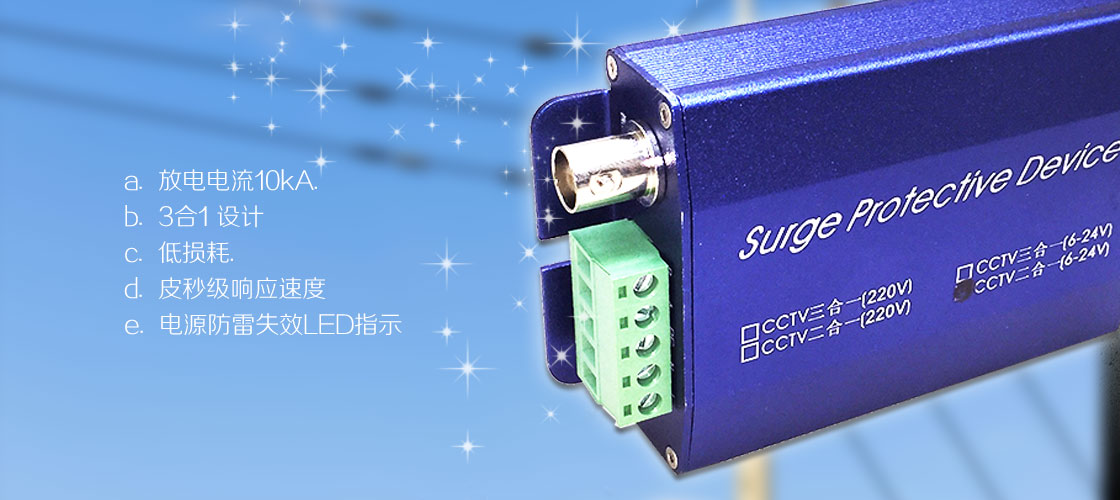

产品特点
a. 放电电流10kA.
b. 3合1 设计
c. 低损耗.
d. 皮秒级响应速度
e. 电源防雷失效LED指示
产品性能参数
型号 | LK-SPD3/1(220V) | LK-SPD3/1(24V) |
功能 | 视频/电源/控制 | 视频/电源/控制 |
电源保护参数 | ||
失效指示 | 当面板(LINE IN 面的Function Indication)指示灯熄灭时,表示已失去防雷功能。 | |
最大持续运行电压 Uc | 320V | 40 |
限制电压 | 700V | 75 |
最大放电电流 Imax | 10KA | 10KA |
视频/音频保护参数 | ||
最大持续运行电压 Uc | 8V | |
限制电压 | 15V | |
最大放电电流 Imax | 10KA | |
最大传输速率 | 10mhz (插入损耗<0.2db) | |
云台控制信号系统的保护参数(仅限LK-SPD3/1具备) | ||
最大持续运行电压 Uc | 8V | |
限制电压 | 15V | |
最大放电电流 Imax | 10KA | |
最大传输速率 | 10mhz (插入损耗<0.2db) |
订购型号
LK-SPD3/1(220V) LK-SPD3/1(24V)

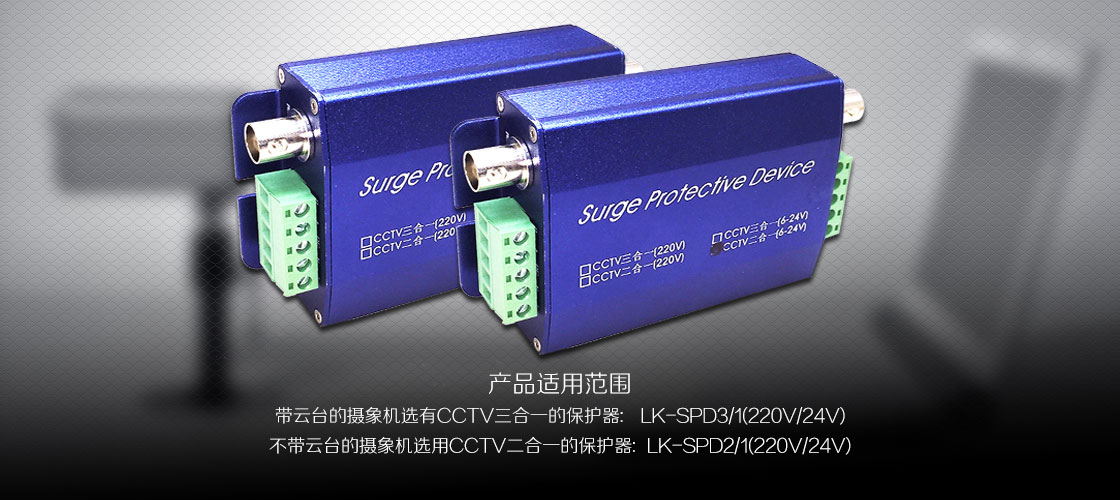

产品适用范围
带云台的摄象机选有CCTV三合一的保护器: LK-SPD3/1(220V/24V)
不带云台的摄象机选用CCTV二合一的保护器: LK-SPD2/1(220V/24V)
